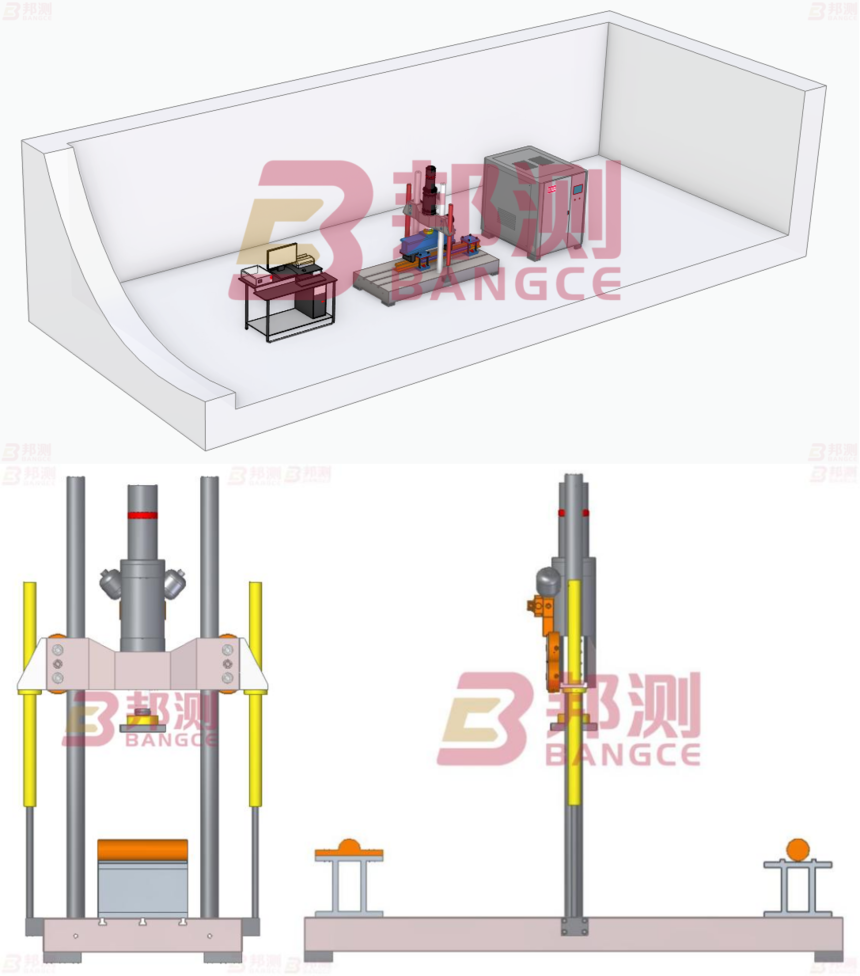

PWS-300电液伺服胶接绝缘钢轨弯曲疲劳试验机由300kN@21Mpa作动器、100L/min静音恒压伺服泵站、全数字动态伺服控制器、控制软件、研华工控计算机、附具以及管路系统等组成。

依据标准：

• GB/T 2611-2007《试验机通用技术要求》

• TB/T 2975-2020《胶接绝缘钢轨技术条件》

可完成试验内容：

• 材料力学疲劳性能试验

可实现的波形：

• 正弦波、三角波、方波及其他外部输入波形；

• 可实现变形控制（选配）

根据需要，配置必要辅具，还可对其他各类金属、非金属材料、结构件、部件、总成进行动静态疲劳寿命测试。

二、系统的主要技术指标

1、 最大动态试验力：±200kN;

2、 最大静态试验力：±300kN;

3、 试验力测量范围：2%-100%FS；

4、 试验力示值精度：≤±1%（2%-100%FS）;

5、 试验力动态示值波动度：±0.5%FS;

6、 正弦波失真度≤1%；

7、 作动器最大位移：±75mm；

8、 位移测量精度≤±0.1FS；

9、 主要试验波形：正弦波、方波、三角波；

10、 试验频率范围：0.01-5Hz；

11、 试验辅具：专用试验辅具各1套；

12、 控制系统：全数字伺服控制，闭环控制回路，试验过程中可平滑切换。

13、 最大试验空间：2000mmx600mmx1000mm（长x宽x高）；

14、 底板尺寸：2000mmx1200mmx300mm（长x宽x高）；

15、 立柱直径：φ90mm;

16、 主机刚度：3.0×N／m；

17、 恒压伺服泵站：21Mpa,100L/min,AC三相，50Hz,380V。

18、 标准机型主机外形尺寸：2000mmx1200mmx2500mm（长x宽x高）；

19、 总重量：约3.5吨；

20、 系统保护功能完善，具备超载、超设定、超量程、超试验参数设定、泵站超压、超温、 滤油堵塞等保护功能；
