PWS-100电液伺服动态疲劳试验系统由100kN作动器、恒压伺服泵站、动态控制器、控制软件、高温系统、引伸计、计算机、附具以及管路系统等组成。

依据标准：

•  GB/T3075《金属材料 疲劳试验 轴向力控制方法》

可完成试验内容：

•  材料力学疲劳性能试验

可实现的波形：

• 正弦波、三角波、方波及其他外部输入波形；

• 可实现变形控制（选配）

根据需要，配置必要辅具，还可对其他各类金属、非金属材料、结构件、部件、总成进行动静态疲劳寿命测试。

1、 最大动态试验力：±100kN;

2、 最大静态试验力：100kN;

3、 试验力测量范围：2%-100%FS；

4、 试验力示值精度：≤±1%（2%-100%FS）;

5、 试验力动态示值波动度：±0.5%FS;

6、 正弦波失真度≤1%；

7、 作动器最大位移：±75mm；

8、 位移测量精度≤±0.1FS；

9、 主要试验波形：正弦波、方波、三角波；

10、 试验频率范围：0.01-5Hz；

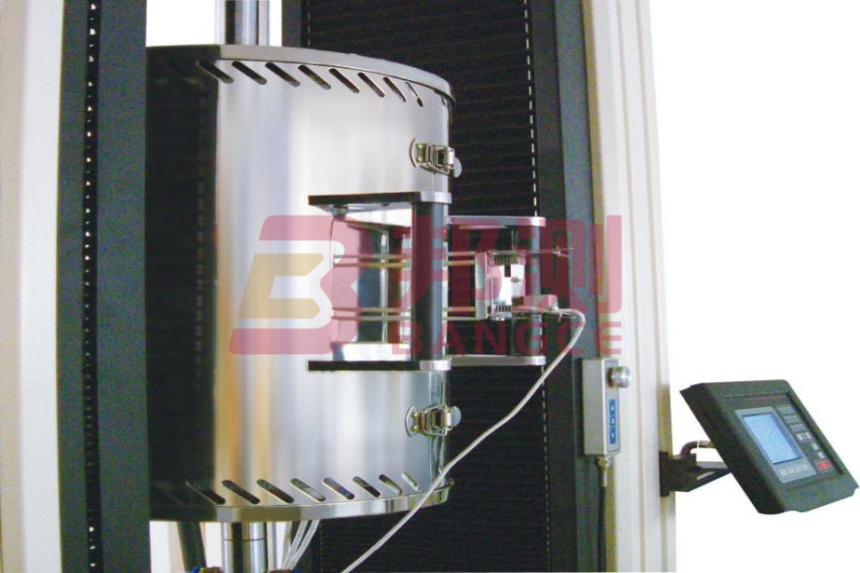

11、 高温系统：室温到1200℃

12、 测温灵敏度：0.1℃

13、 高温引伸计：

14、 标距：25mm

15、 最大变形量：+2mm，-1mm

16、 试验辅具：专用试验辅具各1套；

17、 控制系统：全数字伺服控制，闭环控制回路，试验过程中可平滑切换。

18、 有效试验空间：900mm；

19、 立柱中心距离：620mm；

20、 主机刚度：3.0×10⁹N/m；

21、 恒压伺服泵站：21Mpa,AC三相，50Hz,380V。

22、 标准机型主机外形尺寸：1200mmx1000mmx2400mm（长x宽x高）；

23、 重量：约2000kg；

24、 系统保护功能完善，具备超载、超设定、超量程、超试验参数设定、泵站超压、超温、 滤油堵塞等保护功能；
