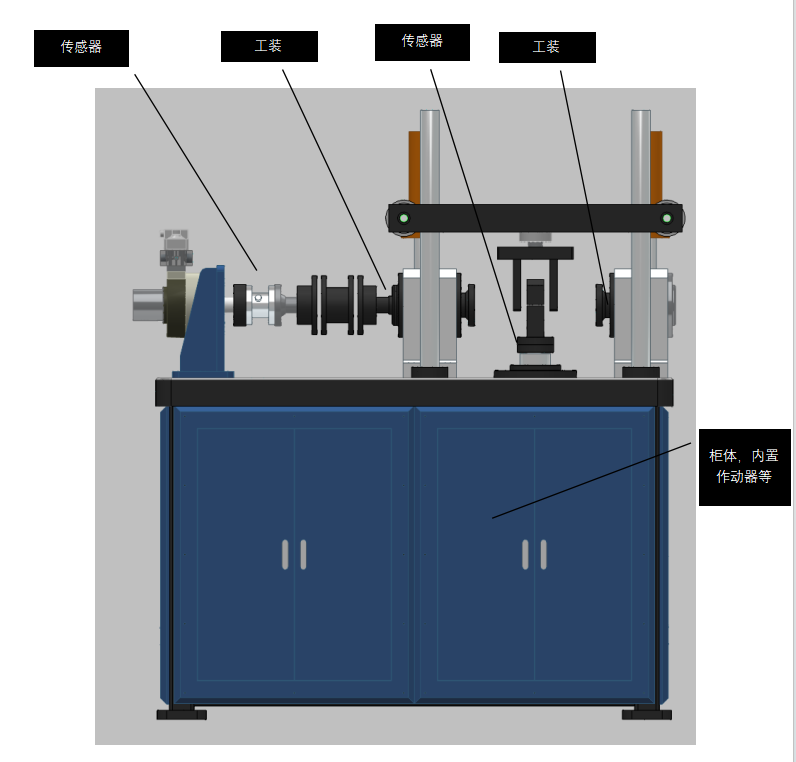

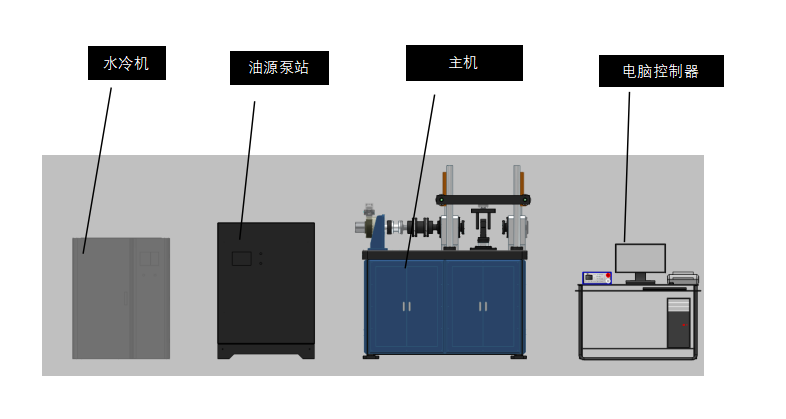

PLS-100-2电液伺服动态疲劳试验机由主机、恒压伺服泵站、国产全数字伺服控制器、控制软件、计算机、液压强迫夹具以及管路系统等组成。

依据标准：

GB/T4337-2015《金属材料 疲劳试验 旋转弯曲方法》

JJG 652-2012《 旋转纯弯曲疲劳试验机检定规程》

GB/T3075《金属材料 疲劳试验 轴向力控制方法》等

正弦波、三角波、方波等波形

根据需要，配置必要辅具，还可对其他各类金属、非金属材料、结构件、部件、总成进行动静态疲劳寿命测试。

弯矩加载部分：

1、 最大静态试验力：±100kN;

2、 最大动态试验力：±70kN;

3、 试验力测量范围：1%-100%FS；

4、 试验力示值精度：≤±1%（2%-100%FS）;

5、 试验力动态示值波动度：±0.5%FS;

6、 正弦波失真度≤1%；

7、 作动器最大位移：±50mm；

8、 位移测量精度≤±0.1FS；

9、 主要试验波形：正弦波、方波、三角波等。

10、 试验频率范围：0.01-30Hz;

11、 最大弯矩：10000Nm

12、 试验辅具：根据试验定制；

13、 油源泵站：100L/min

14、 控制系统：全数字伺服控制，闭环控制回路，试验过程中可平滑切换。

15、 主机刚度：1.7×10^8N／m；

16、 恒压伺服泵站：21Mpa,100L/min,AC三相，50Hz,380V。

17、 主机外形尺寸约：2000mmx1000mmx1400mm（长x宽x高）；

18、 主机重量：约2000kg；

19、 系统保护功能完善，具备超载、超设定、超量程、超试验参数设定、泵站超压、超温、 滤油堵塞等保护功能；

20、幅频特性

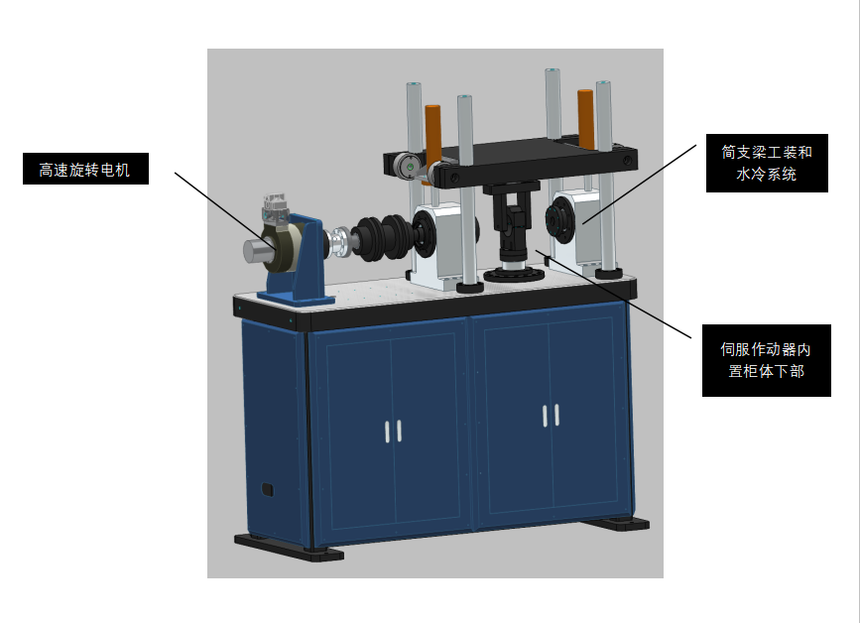

旋转加载部分：

1.主机结构：简支梁加载

2.主轴箱动态跳动量：≤0.06mm

3.同轴度：≤Φ0.03mm

4.前后夹头高度差：≤0.1mm

5.夹头动态径向跳动量：≤0.03mm

6.试验转速范围：400r/min～3000r/min，

7.转速波动度：≤±0.5%；

8.最大计数容量≥10⁹次；

9.转速调整方式：变频调速，程序控制

10.冷却方式：循环水冷却

11.试样装夹方式：高速精密弹性夹具

12.试样夹持端形式：圆形

13.试样夹持端直径范围： Φ14mm（Φ13.6-Φ14mm）、Φ50mm

14.试样长度范围：150-450mm。

15.防护方式：有机玻璃推拉门

16.软件功能：定做支持试验参数设定、数据实时显示、曲线自动绘制、试验报告编辑打印
